電動閥門執行器接線方法
[ 2020-11-19 ]
電動閥門執行器如何接線呢，上海湖泉閥門廠家告訴你電動閥門一般分常閉和常開兩種，常閉型是指斷電時閥門處于關閉狀態，常開型即是斷電時閥門處于開啟狀態；另外接線還分三線和兩線制，大口徑大多是三線制的，小口徑的會有兩線和三線制兩種
閥門電動執行器分為開關式和可調式，開關式的原理是打開電源、打開位置。調節閥的原理是輸入4-20ma或0-10v電流信號來調節閥門的開啟。電動閥門 器和閥體組成，有許多用戶不知道電動閥門的接線，下面詳細說明。 裝有細小電動執行器的六線電動閥分為開關型和調節型、驅動開關控制和信號反饋控制組件。 開關式六線電動閥的六端功能如下：1，2，3驅動控制，4，5，6為信號反饋控制；
它的工作原理： 在1、2連接時，閥門開啟，同時保持4和5電路，反饋電氣閥開啟到位置信號：1，3連接，閥門關閉，同時保持4和6電路，反饋電氣閥關 號可調六線電氣閥的六個終端功能如下：1，2用于電氣驅動控制，可連接ac220v或dc24v電源電壓（如需要380v電壓），3，4用于輸入信號控 收4-20ma電流信號或0-10v電壓信號5，6用于輸出信號反饋控制，相應的反饋4-20ma電流信號或0-10v電壓信號可以遠程控制 電動閥門通常由電動執行器和閥門組成，電動閥門通過電動執行器來驅動閥門，以實現閥門的開關動作為了達到管道介質開關的目的電磁 電動閥門；是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體開啟，線圈斷電，閥芯取決于彈簧壓力回退。

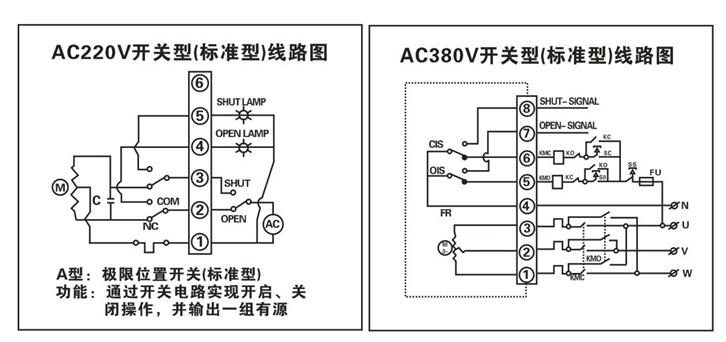

開關型電動執行器接線圖
無源觸點型電動執行器接線圖

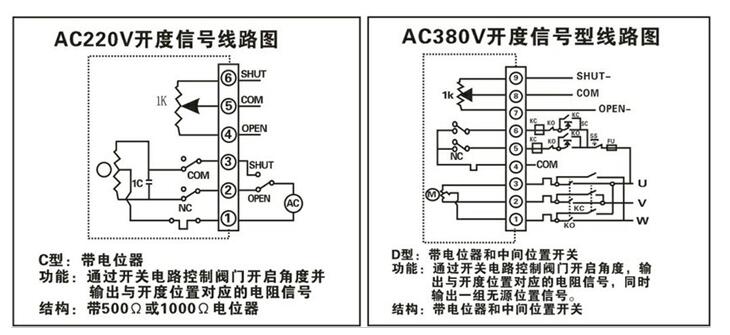

開度信號型電動執行器接線圖

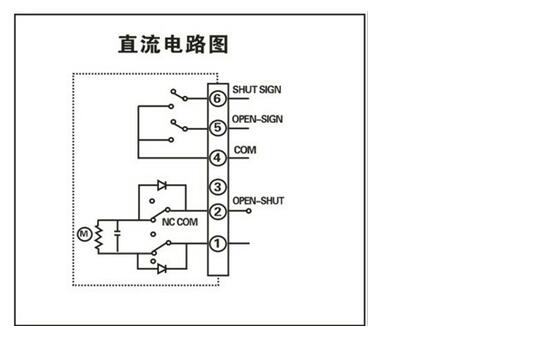

直流電路接線圖
閥門電動執行器分為開關式和可調式，開關式的原理是打開電源、打開位置。調節閥的原理是輸入4-20ma或0-10v電流信號來調節閥門的開啟。電動閥門 器和閥體組成，有許多用戶不知道電動閥門的接線，下面詳細說明。 裝有細小電動執行器的六線電動閥分為開關型和調節型、驅動開關控制和信號反饋控制組件。 開關式六線電動閥的六端功能如下：1，2，3驅動控制，4，5，6為信號反饋控制；
它的工作原理： 在1、2連接時，閥門開啟，同時保持4和5電路，反饋電氣閥開啟到位置信號：1，3連接，閥門關閉，同時保持4和6電路，反饋電氣閥關 號可調六線電氣閥的六個終端功能如下：1，2用于電氣驅動控制，可連接ac220v或dc24v電源電壓（如需要380v電壓），3，4用于輸入信號控 收4-20ma電流信號或0-10v電壓信號5，6用于輸出信號反饋控制，相應的反饋4-20ma電流信號或0-10v電壓信號可以遠程控制 電動閥門通常由電動執行器和閥門組成，電動閥門通過電動執行器來驅動閥門，以實現閥門的開關動作為了達到管道介質開關的目的電磁 電動閥門；是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體開啟，線圈斷電，閥芯取決于彈簧壓力回退。
開關型電動執行器接線圖
無源觸點型電動執行器接線圖
開度信號型電動執行器接線圖
直流電路接線圖
