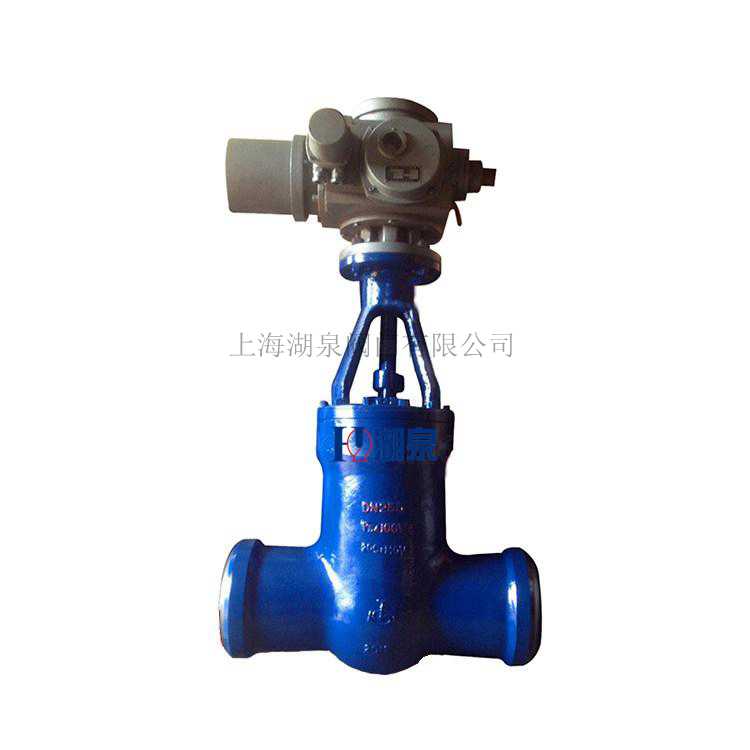

產品名稱：電動高壓閘閥Z961Y[ 2020-12-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動高壓閘閥Z961Y產品介紹

上海湖泉閥門有限公司高壓電動閘閥Z961Y專注電動閥生產,做工精密,品質上乘,倉庫現貨供應!湖泉閥門有著多年生產歷史,所產閘閥應用于眾多行業,滿足不同需求, 閥門高壓,高壓快速排閥,專注工業閥門,高壓閥門規格型號,性能穩定,中部采用無閥蓋壓力自緊式,在高溫高壓工況下具有良好的密封性能.自密封圈有兩種材料,一種是低碳鋼,另一種是柔性石墨316絲(網).密封面上層焊鉆基硬質合金,其加工后的純金屬層≥3mm, 具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長.支管兩端為焊接結構,焊按坡口可按標準或用戶要求制作.適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上.專注工業閥門,高壓閥門規格型號,性能穩定,正品質量保障。

二、電動高壓閘閥Z961Y產品結構特點

1、抗高溫蠕變?cè)O(shè)計
2、閥桿采用滲氮型沉淀硬化不銹鋼
3、有手動、齒輪(傘形齒輪和正齒輪)傳動、電動
4、中部無閥蓋壓力自緊式連結
5、閘板為要楔式彈性單閘板或楔式雙閘板結構
6、閘板/閥座雙面堆焊鉆基硬質合金

三、電動高壓閘閥Z961產品主要性能參數

產品型號 公稱壓力		試驗壓力(MPa)		工作壓力(MPa)	工作溫度(℃)	適用介質
產品型號 公稱壓力		強度試驗	密封試驗/上密封實驗	工作壓力(MPa)	工作溫度(℃)	適用介質
Z961Y-250	25	37.5	27.5	-	≤425	水、蒸汽、蒸汽
Z962H-320	32	48	36	-	≤425
Z960Y-P54100	-	30	22	540℃為10MPa	≤540
Z962Y-P54170	-	48	36	540℃為17 MPa	≤540

四、電動高壓閘閥Z961Y產品執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 JT/T9092

五、電動高壓閘閥Z961Y產品性能范圍

型號	公稱壓力	試驗壓力				工作溫度(℃)	適用介質
型號	公稱壓力	強度試驗	水密封試驗	上密封試驗	氣密封試驗	工作溫度(℃)	適用介質
Z961Y	1.6	2.4	1.76	1.76	0.6	≤200	醋酸、硝酸類
Z961Y	2.5	3.75	2.75	2.75	0.6	≤200
Z961Y	4	6	4.4	4.4	0.6	≤200
Z961Y	6.4	9.6	7.04	7.04	0.6	≤200
Z961Y	10	15	11	11	0.6	≤200
Z941W-160P(R)	16	24	17.6	17.6	0.6	≤200

六、電動高壓閘閥Z961Y主要連接尺寸和外形尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	電裝型號	L1	H	DO
凹凸法蘭	40	200	145	110	85	76	18	4-φ18	DZWl0	590	630	365
MFM	50	250	160	125	100	88	20	4-φ18	DZWlO	590	691	365
Z961Y	65	280	180	145	120	110	22	8-φ18	DZWl0	590	711	365
Z961Y	80	310	195	160	135	121	22	8-φ18	DZWl5	590	775	365
Z961Y	100	350	230	190	160	150	24	8-φ23	DZW20	590	871	365
Z961Y	125	400	270	220	188	176	28	8-φ25	DZW20	590	948	365
Z961Y	150	450	300	250	218	204	30	8-φ25	DZW30	810	1028	470
40	200	550	375	320	282	260	38	12-φ30	DZW30	810	1325	470
40P	250	650	445	385	345	313	42	12-φ34	DZW45	810	1400	470
40R	300	750	510	450	408	364	46	16-φ34	DZW60	830	1653	550
40I	350	850	570	510	465	422	52	16-φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-φ41	DZWl20	870	2092	320
	500	1150	755	670	612	576	62	20-φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-φ58	DZW800	1060	-	50
