產品名稱：Q61F-16P三片式不銹鋼高壓焊接球閥|Q61F-16C直埋式全焊接球閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

焊接球閥在各個領域使用都非常廣泛，其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃?xì)狻⒊鞘泄帷⑹突ぁ⒃齑撹F、調壓站、發電廠等各類管道設備上

產品特征：

1.閥體是由鋼管焊接而成。

2.球墊采用強化聚四氟乙烯。

3.閥桿采用防爆設計。

4.溫度范圍：-60-200℃

5.驅動方式：手動或渦輪傳動。

6.檢測標準：Api 598

產品性能參數：

球閥型號：Q61F-16C/P

連接方式：焊接，對焊

壓力等級：150~600LB,1.6MPa~ 4.0MPa

產品規格：1/2" ~ 40" , DN15 ~ 1000mm

產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選。

適用溫度：-29℃≤t≤150 ℃（跟閥體材質及密封面材質不同所承溫有差異）

適用介質：水、石油、天然氣及酸堿介質等

驅動方式：電動、手動、蝸輪驅動、齒輪驅動等

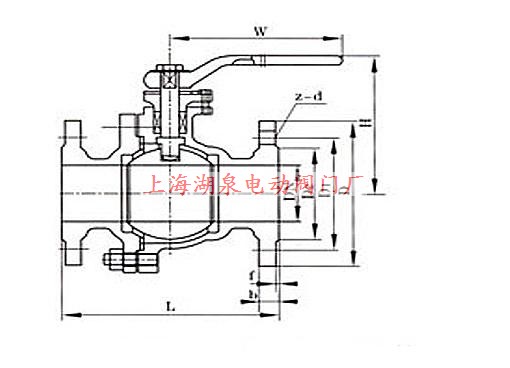

產品外形及結構尺寸：

Q61F-16P三片式不銹鋼高壓焊接球閥|Q61F-16C直埋式全焊接球閥外形尺寸
型號	公稱通徑	尺寸mm
型號	公稱通徑	L	L1	D	D1	H	L0
Q61F-16C/P	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800
