閥門電動裝置DZW45-24W接線方法及安裝使用說明

[ 2024-08-02 ]

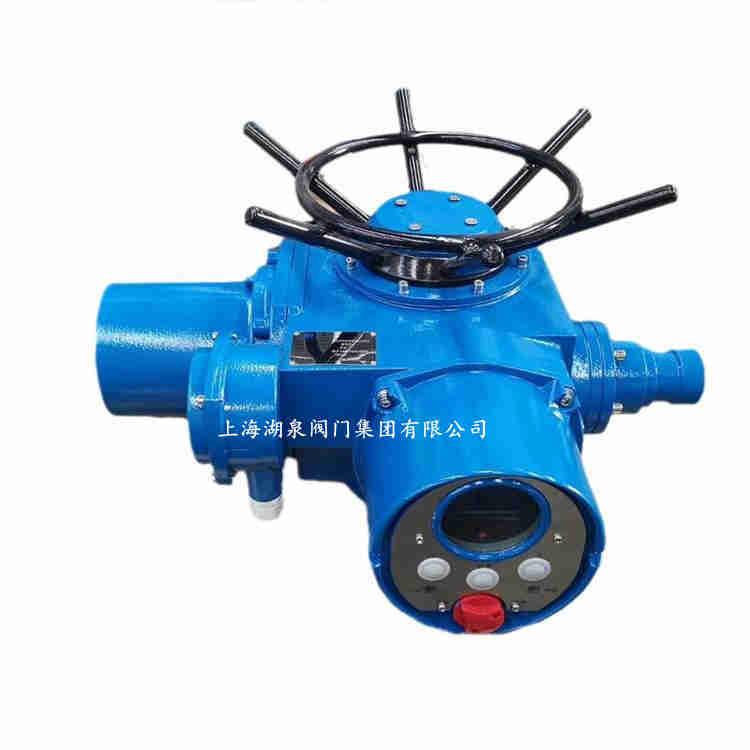

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。本系列電裝具有功能全、性能可靠、控制系統*、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
執行器

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

電源：常規，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

單相220V、110V（50Hz 、60Hz）

工作環境：

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

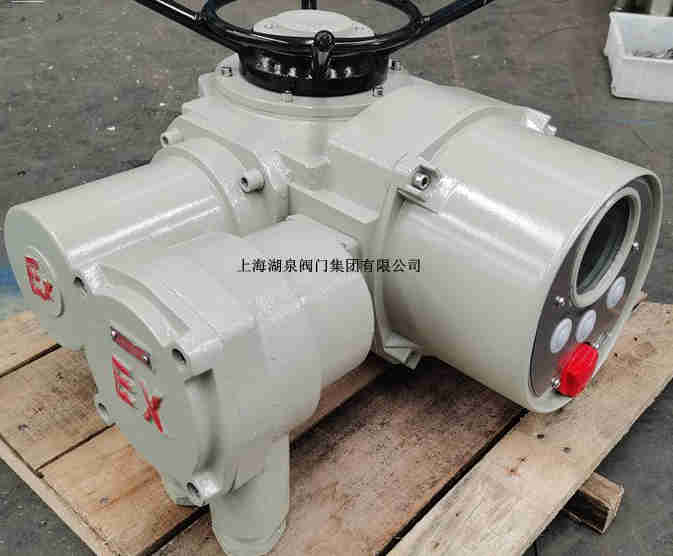

防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：IP55 （特殊訂貨IP65、IP67）。

工作制：短時10分鐘（特殊訂貨30分鐘）。
電動閥

DZW/Z系列多回轉電動頭特點：

1、該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；

2、轉矩控制機構動作可靠，調節方便，轉矩重復精度高；

3、行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關。

表1

型號規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑	zui大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
