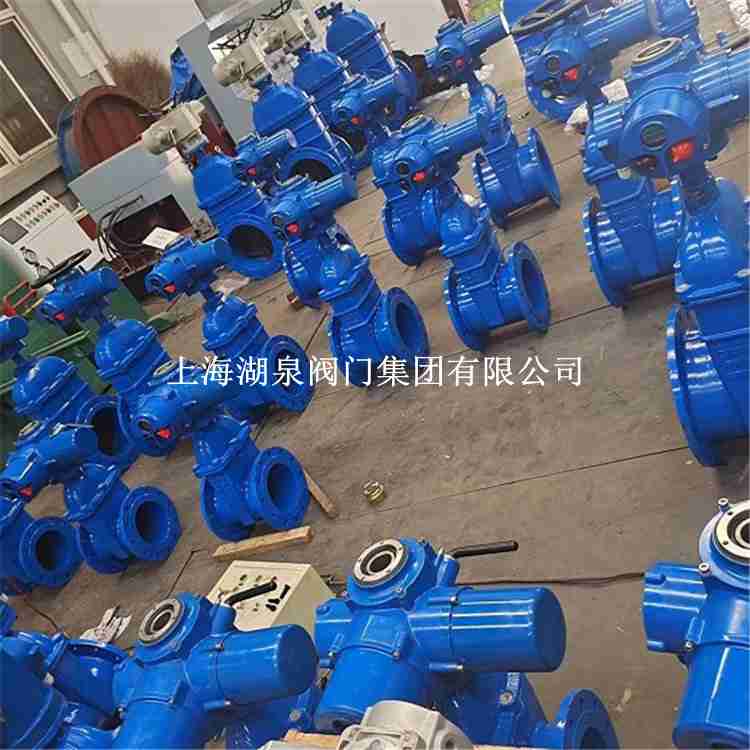

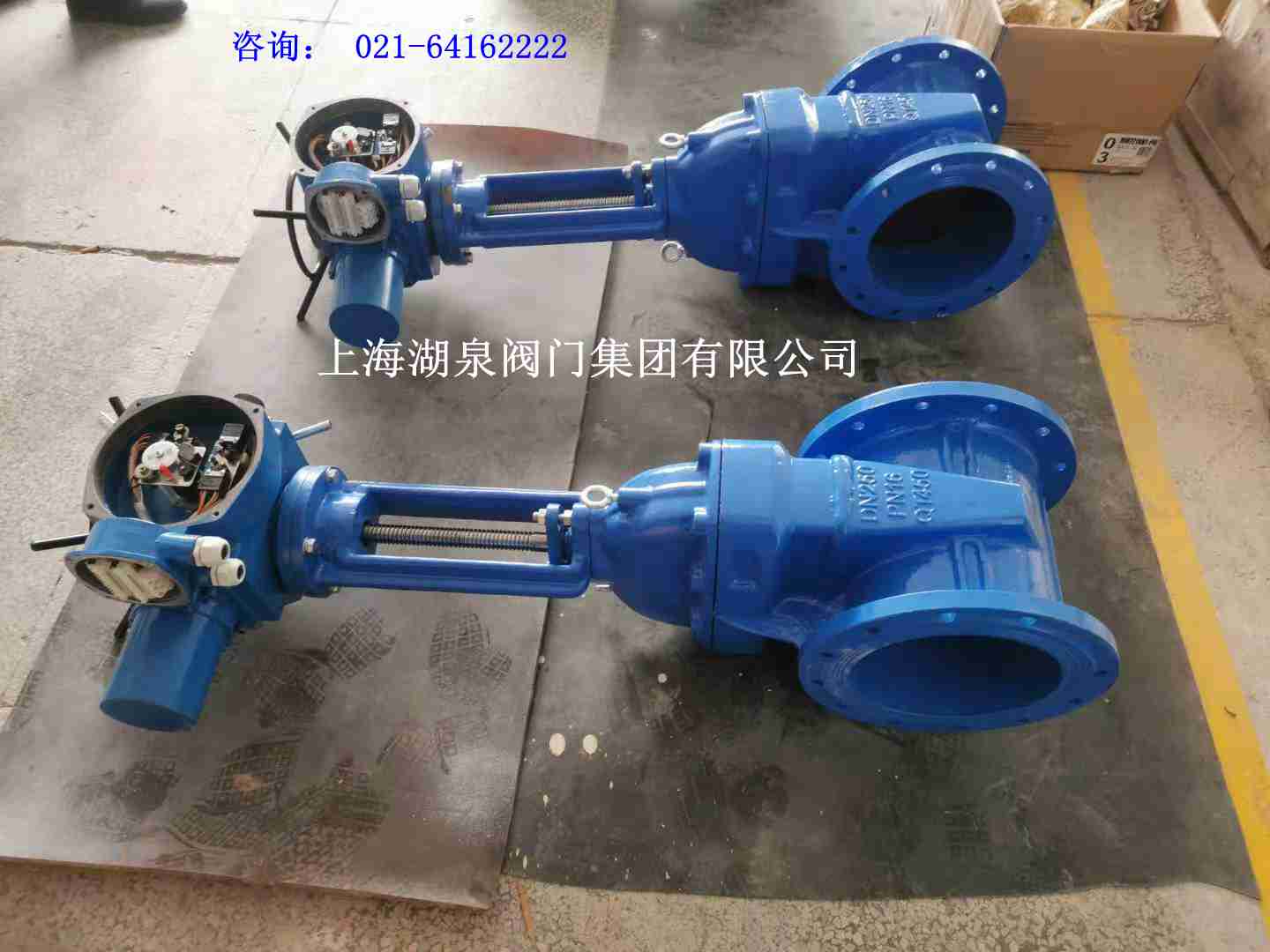

上海湖泉閥門集團有限公司電動閘閥dn150 z945x-10 產品軟密封電動法蘭閘閥適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃?xì)馀c煤氣等，軟密封閘閥也可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上，該電動閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。它是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。d n150 z945x-10 產品電動彈性座封閘閥，采用新穎的結構設計、嚴格的制造技術和高性能的新型材料，克服了傳統閘閥密封不良、內件特別是閘板易銹蝕、橡膠彈性疲乏易老化等缺陷。

產品信息：
產品類別：Z945X-10Q
品牌：上海湖泉閥門
開關類型：電動
材質：球墨鑄鐵
特殊用途：調節
加工定制：否
產地/廠家：上海
電動閘閥dn150 z945x-10 產產品啟閉迅速，平衡可靠，自動化程度高。安裝高度及位置不受限制。采用防爆型電動裝置，在易燃易爆，甚至有體環境中可以正常工作。配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。設計制造:JB/T8691-1998結構長度: GB/T15188.2-94法蘭連接: GB/T9113.1-2000 JB/T79-94試驗與驗收: GB/T13927-92電動閘閥dn150 z945x-10 產品球鐵精鑄殼體：閥體和閥蓋材質為球墨鑄鐵，強度高耐腐蝕，閥座與閥體整體精密鑄造成形； 電動閘閥dn150 z945x-10 產品全徑平底流道：閥門全開時閘板完全升離流道，閥座底部無凹槽，不易堆積雜物，與直管道等同，流阻 ,全部包膠閘板：高性能橡膠將骨架全部包裹，鑄鐵徹底與介質隔離，無腐蝕，橡膠軟密封，與骨架牢固粘結，整體熱*化成形； 電動閘閥dn150 z945x-10 產品整體式銅螺母：閘板螺母與骨架整體連接，無運動空行程及送脫現象； 電動閘閥dn150 z945x-10 產品閘板導軌系統：閥體與閘板間帶導軌系統。閘板密封時承載水壓布偏移，升降時橡膠無接觸磨損，防止閥桿彎曲； 電動閘閥dn150 z945x-10 產品不銹鋼閥桿：不銹鋼耐腐閥桿，梯形螺紋滾壓加工，螺牙光滑耐磨，有效降低操作扭矩，提高使用壽命； 電動閘閥dn150 z945x-10 產品雙之推軸承（暗桿型DN≤300）：閥桿頸部帶雙之推軸承，倒裝式閥桿避免被水壓沖出； ⑧閥桿軸向密封（暗桿型）：三道O形密封圈，水壓作用下軸向自密封，無填料密封調節之煩惱，頂部檔壓圈，阻止外部雜質進入軸封內部。


電動閘閥dn150 z945x-10 產品在出廠說明書中應標明以下相關數據：閥門規格；型號；工作壓力；制造標準；閥體材質；閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩；制造廠廠名；出廠日期；出廠編號；重量；連接法蘭盤的孔徑、孔數、中心孔距；以圖示方式標明整體長、寬、高的控制尺寸；閥門流阻系數；有效啟閉次數；閥門出廠檢測的相關數據及安裝、維護的注意事項等。 電動閘閥dn150 z945x-10 產品技術參數外形尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
