產品名稱：dn15/20/25/40/50/80電動閘閥[ 2020-04-01 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn15/20/25/40/50/80電動閘閥詳細介紹

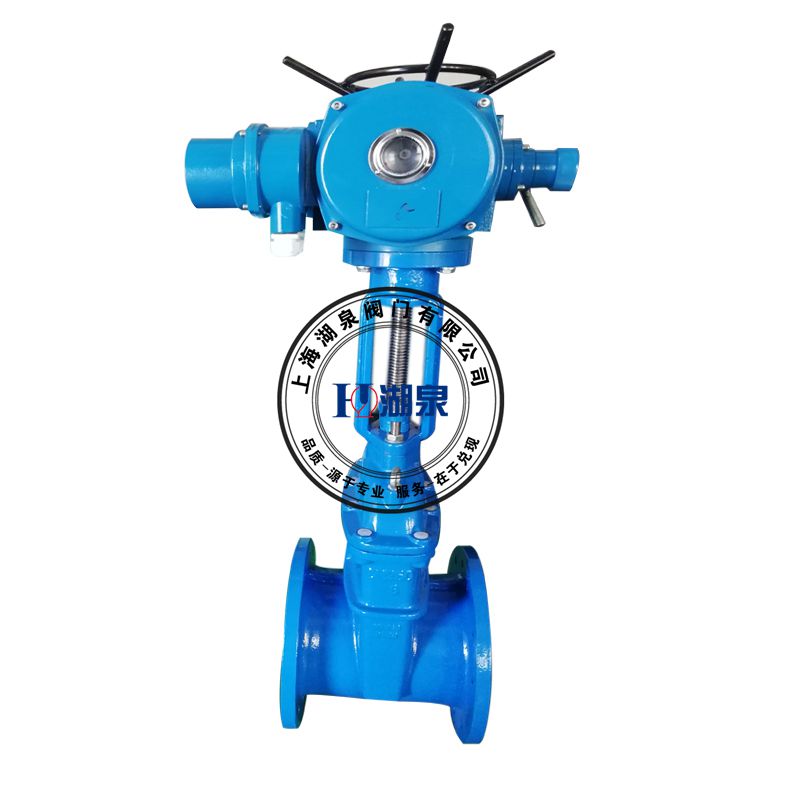

上海湖泉dn15/20/25/40/50/80電動閘閥由多回轉電動執行器和閘閥組成，實現遠程控制閥門的打開或關閉，它工作以電力為能源，通過電能帶動電機正反轉起閉閥門，它通徑范圍：DN50~DN800，使用溫度：≤ 100℃主要適用于石油、化工、水力、火力電站各種系統的管路上，也應用于污水、造紙、化工、煤炭、造紙行業等領域。

二、dn15/20/25/40/50/80電動閘閥特點

1、響應靈敏，安全可靠，并能控制其流量的裝置。
2、結構緊湊、道流暢，流阻系數小。
3、閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、壽命長。
4、閥桿經調質及表面氮化處理，有良好的耐磨性、抗腐蝕性。
5、密封面采用不銹鋼和硬質合金，使用壽命長。
6、采用柔性石墨填料板、密封可靠、操作輕便靈活。
7、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

三、dn15/20/25/40/50/80電動閘閥制造標準

1．設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92

四、dn15/20/25/40/50/80電動閘閥主要標準

（1）GB12232-89〈〈通用閥門  法蘭連接鐵制閘閥〉〉
（2）GB12234-89〈〈通用閥門  法蘭和對焊連接鋼制閘閥〉〉
（3）JB/T53162-94〈〈閘閥  產品質量分等〉〉
（4）JB/Z243-85〈〈閘閥  靜壓壽命試驗規程〉〉JB/T82.2-94

五、dn15/20/25/40/50/80電動閘閥的安裝

（1）應直立安裝，即閥桿處于垂直的位置，手輪在頂部。
（2）帶傳動機構的閘閥（如齒輪傳動，電動等）均應按產品使用說明的規定安裝。
（3）電輪傳動機構不允許作起吊用，并嚴禁碰撞。

六、dn15/20/25/40/50/80電動閘閥主要零部件材料

閥體閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
零件名稱	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

七、dn15/20/25/40/50/80電動閘閥主要外形連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值							參考值			電裝型號
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	D2	b	f	n-φd	L1	H	質量	電裝型號
1.6	50	250	160	125	100	16	3	4-φ18	590	678	90	DZWl0A
	65	265	180	145	120	18	3	4-φ18	590	693	96	DZWl5A
	80	280	195	160	135	20	3	8-φ18	590	755	108	DZW20A
	100	300	215	180	155	20	3	8-φ18	590	820	126	DZW20A
	150	350	280	240	210	24	3	8-φ23	590	994	199	DZW20A
	200	400	335	295	265	26	3	12-φ23	590	1138	254	DZW30A
	250	450	405	355	320	30	3	12-φ25	810	1409	310	DZW45A
	300	500	460	410	375	30	4	12-φ25	810	1588	391	DZW60
	350	550	520	470	435	34	4	16-φ25	830	1755	729	DZW90
	400	600	580	525	485	36	4	16-φ30	830	1902	992	DZWl20
	450	650	640	585	545	40	4	20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608	44	4	20-φ34	870	2276	1222	DZW250
	600	800	840	770	718	48	5	20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100	20	3	4-φ18	590	678	95	DZWl0A
	65	265	180	145	120	22	3	4-φ18	590	693	99	DZWl5A
	80	280	195	160	135	22	3	8-φ18	590	755	113	DZW20A
	100	300	230	190	160	24	3	8-φ23	590	820	132	DZW20A
	150	350	300	250	218	30	3	8-φ25	590	934	206	DZW30A
	200	400	360	310	278	34	3	12-φ25	590	1138	257	DZW30A
	250	450	425	370	332	36	3	12-φ30	810	1409	317	DZW45A
	300	500	485	430	390	40	4	16-φ30	810	1588	412	DZW60A
	350	550	550	490	448	44	4	16-φ34	830	1750	750	DZW90
	400	600	610	550	505	48	4	16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555	50	4	20-φ34	870	2141	1275	DZWl20
